ABB paigaldas oma tootmisesse uue stantsimismasina, mille töö käigus tekkiv tootmisjääde tuli automaatselt suunata tehases juba olemasolevale jäätmeliinile. Selleks oli vaja projekteerida kolmest konveierist koosnev süsteem, mis ühendaks uue masina olemasoleva jäätmekäitluse infrastruktuuriga. Revismo ülesanne oli teostada objektil mõõtmised, töötada välja konveierite masinaehituslik lahendus ning koostada nende valmistamiseks vajalik tööprojekt.
Projekteerimine olemasolevatesse kanalitesse
Konveierid tuli paigutada tehases juba olemasolevatesse põrandaalustesse kanalitesse. Enne detailse projekteerimise alustamist mõõdistasid Revismo insenerid objekti ja kanalid üle, et kontrollida tegelikke mõõtmeid, ühenduskohti ning paigalduseks ja hoolduseks vajalikku ruumi.
Olemasolevasse tootmishoonesse projekteerimisel ei piisa alati olemasolevatest hoone joonistest. Kohapealne mõõdistamine aitab vähendada riski, et valmistatud seadmed ei mahu olemasolevasse ruumi või vajavad paigalduse käigus ümbertegemist.

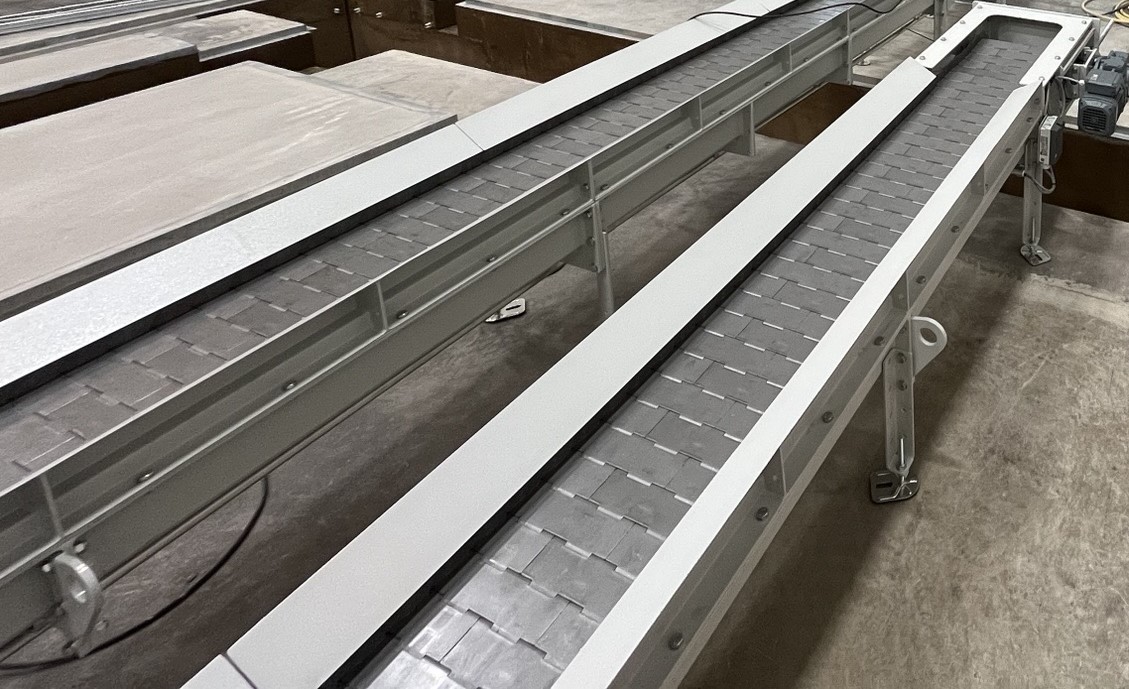

Kolm konveierit ühe tervikliku süsteemina
Uue stantsimismasina asukoha ja olemasoleva jäätmeliini paiknemise tõttu oli vaja kasutada kolme omavahel ühendatud konveierit.
Projekteerimise käigus tuli lahendada:
- jäätmete vastuvõtmine uuelt stantsimismasinalt;
- materjali liikumine läbi kolme konveieri;
- konveierite omavahelised üleminekud;
- ühendus olemasoleva jäätmeliiniga;
- seadmete transport, paigaldamine ja hooldatavus.
Tegemist ei olnud standardkonveieritega, vaid ABB tootmiskeskkonna, olemasolevate kanalite ja uue stantsimismasina järgi projekteeritud erilahendusega.
Detailne masinaehituslik tööprojekt
Objektil kogutud mõõtmete ja ABB-lt saadud lähteinfo põhjal koostas Revismo kolme konveieri detailsed 3D CAD-mudelid ja tootmisjoonised.
Projekti käigus tehti ka vajalikud insenertehnilised ja tugevusarvutused. Nendega hinnati muu hulgas konveierite tugedele mõjuvaid reaktsioonijõude, konstruktsioonide koormustaluvust ning seadmete tõstmisega seotud koormusi. Lisaks mehaanilisele projekteerimisele koostas Revismo konveierite riskianalüüsid ning kasutus- ja hooldusjuhendid.
Konveierite projekteerimiseks, valmistamiseks ja paigaldamiseks oli ette antud konkreetne ajavahemik, sest süsteem tuli paigaldada enne uue stantsimismasina lõplikku ülespanekut. ABB meeskonna operatiivne suhtlus aitas hoida projekteerimistööd ajagraafikus ning lahendada tehnilised küsimused kiiresti. Projekti tulemuseks valmis olemasolevasse tootmiskeskkonda sobiv tehniline lahendus, mille elluviimist toetas kõigi osapoolte hästi koordineeritud koostöö.
